CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty

CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty

Lieu d'origine La Chine
Nom de marque QINGDAO YICABLE CABLE
Certification ISO,CE,IEC,TUV,KEMA
Détails du produit
Nom du produit:
Câble AL blindé
Isolation:
XLPE
Armure:
AWA, STA
Conducteur:
Al
Gaine:
PVC, PE
Noyaux:
Un noyau
Standard:
LE CEI, BS, EST, VDE
Garantie:
2 ans
Mettre en évidence:

armored cable wiring

,

armoured power cable

Conditions de paiement et d'expédition
Quantité de commande min
500 MÈTRES
Prix
US$0.51- US$125 / Meter
Détails d'emballage
Tambours en bois
Délai de livraison
7 jours
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
25.000 KMs par mois
Description du produit

CWS CTS STA PE câble électrique blindé à tension moyenne 2 ans de garantie


Tensions élevéesArmorés Le câble d'alimentationDétails du câble de distribution

YJ: isolation par XLPE
V: enveloppe en PVC
32: Armorage par fil d'acier
22: blindures à bande d'acier à 3 noyaux
72: Armature en fil d'aluminium
62: en acier inoxydable
ZR: résistant aux flammes

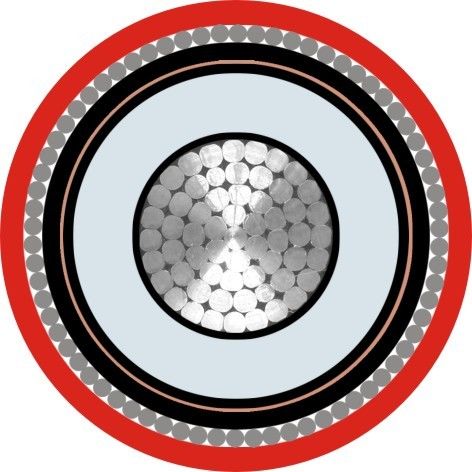

Construction


Le conducteur: Cu en aluminium rond, compacté à plusieurs fils (RM), classe 2 conformément à la norme HRN HD 383 / IEC 60228 / DIN VDE 0295
Écran intérieur: d'une épaisseur n'excédant pas 10 μm
Isolement: XLPE (polyéthylène croisé, marque récente: PE-X) composé DIX 8 conforme à HRN HD 620 S1 ili 2XI1 conforme à DIN VDE 0207 dio 22
Écran extérieur: couche semi-conductive extrudée sur isolation, épissée longitudinalement avec isolation (+ ruban adhésif en matériau semi-conducteur)
Conducteurécran: de cuivre enduit d'une contre-hélice
Remplisseur: les bandes de remplissage, les fils ou le papier
Enveloppe: bandes d'emballage non tissées ou ignifuges ou étanches
Couverture intérieure: PVC extrudé
Une armure: Le fil d'aluminium
Enveloppe générale polyvinylchlorure (PVC) ou FR-PVC, PE, LSOH
Couleur de la gaine Noir, rouge ou sur mesure








Application du projet


Utilisé dans les stations de transformation, les blocs de commutation, dans les centrales électriques et les usines industrielles.dans les canaux de câbles, dans l'eau, dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.




MV ((11kv 15kv 33kv) câble électrique
Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV N° du noyau Surface de la section transversale du conducteur ((mm2)
Isolement xlpe 1 noyau 3 noyaux 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés
Cœur de cu
YJV, N2XSY;câble d'alimentation recouvert de PVC
YJV22;bandes blindées en acier, câble d'alimentation recouvert de PVC
YJV32, YJV42; fil d'acier blindé, câble d'alimentation recouvert de PVC
Al Core
YJLV, NA2XSY; câble d'alimentation recouvert de PVC
YJLV22; bande blindée en acier, câble d'alimentation en PVC
YJLV32, YJLV42; fil d'acier blindé, câble électrique recouvert de PVC






Les normes

Pour les appareils électroniques
ChineLe numéro de série est le suivant: GB/T 12706.2-2008
Autres normes telles queBS,DIN et ICEA sur demande



Données techniques:

Voltage d'essai 6 / 10 kV [kV] 21 / 5 minutes.
  12 / 20 kV [kV] 42 / 5 minutes.
  18 / 30 kV [kV] 63 / 5 minutes.
Plage de température en mouvement   -20°C à +90°C
  fixé   -20°C à +90°C
Température de fonctionnement court-circuit °C 250
Temps de court-circuit - Je ne peux pas. [seconde] 5
Radius de flexion Min. x diamètre 15
Intégrabilité norme   Pour les appareils électroniques



*) Emballage: CUT = câble de longueur différente sur tambour ou bobine, éventuellement coupé à la longueur souhaitée



Certificat

ISO,CE, KEMALe CIE,La RoHS, le CCC,P3Cet d' autres sur demande



Ce produit est applicable à la ligne de transmission et de distribution d'électricité avec tension nominale CA ((U0/U) de 3,6 kV-26 kV.et plateau) et le sol ((directement enterré, tranchée de câble, tuyauterie etc.) respectivement selon la différence de structure de la couche de protection.




Emballage et expédition

Tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier.Après les fûts de câbles bien emballés envoyés au port maritimeTous les câbles sont fixés fermement par ceinture de sécurité pour s'assurer qu'il n'y a pas de mouvement pendant le transport maritime.La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.



Les services
* Nous sommes l'un des plus grands fabricants de câbles et de câbles électriques en Chine et avons plus de 20 ans d'expérience dans la production et la commercialisation.
* Nous acceptons OEM. La taille du câble et le matériau sont personnalisés.
* S'il vous plaît envoyez-nous une enquête pour plus d'informations sur les produits et nous vous donnerons un retour dans les 12 heures.


CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty 0
