Câble électrique blindé extérieur de fil d'acier d'installations industrielles 6.6KV - 35KV

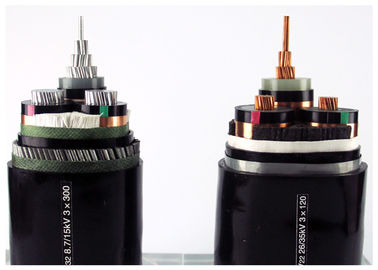

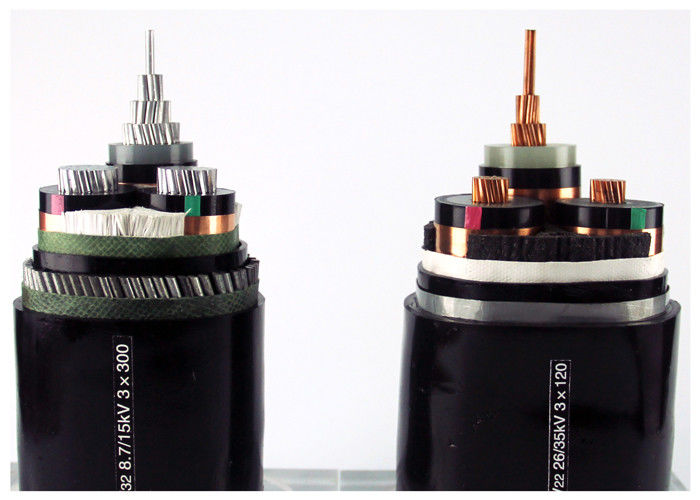

Construction
1 ..... cuivre nu toronné
2 ..... couche intérieure en matériau semi-conducteur
3 ..... isolation centrale en polyéthylène réticulé
4 ..... couche externe en matériau semi-conducteur
5 ..... ruban semi-conducteur
6 ..... écran de fils de cuivre
7 ..... Bande de remplissage, fil ou papier
8 ..... Non tisséRuban d'emballage ou ignifuge
9 ..... ExtrudéRevêtement intérieur en PVC
10 .... Ruban en acier inoxydable blindé
11 .... Gaine globale : polychlorure de vinyle (PVC) ou FR-PVC, PE, LSOH
Application
Utilisé dans les postes de transformation, les blocs de commutation, les centrales électriques et les installations industrielles. Câble d'alimentation moyenne tension pour application statique dans le sol, à l'intérieur et à l'extérieur des installations, à l'extérieur, dans les canaux de câbles, dans l'eau, dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.
Normes
International : CEI 60502-2, CEI 60228
Chine: GB/T 12706.2-2008
D'autres normes telles queBS, DIN et ICEA sur demande
Données techniques :
| Tension d'essai |
6 / 10 kV |
[kV] |
21 / 5 minutes. |
| |
12 / 20 kilovolts |
[kV] |
42 / 5 minutes. |
| |
18 / 30 kilovolts |
[kV] |
63 / 5 minutes. |
| Plage de température |
en mouvement |
|
-20°C à +90°C |
| |
fixé |
|
-20°C à +90°C |
| Température de fonctionnement |
court-circuit |
°C |
250 |
| Temps de court-circuit |
maximum. |
[seconde] |
5 |
| Rayon de courbure |
min. |
x diamètre |
15 |
| Inflammabilité |
standard |
|
EN 50265-2-1 |
*) Conditionnement : CUT = câble en différentes longueurs sur touret ou bobine, découpe possible à la longueur souhaitée
Détails du câble d'alimentation MV (6 à 35 kv)
YJ : isolation XLPE
V : gaine PVC
32 : Armure en fil d'acier – 3 âmes
22 : Blindage en ruban d'acier – 3 noyaux
72 : Armure en fil d'aluminium – 1 âme
62 : Blindage en ruban d'acier inoxydable – 1 âme
ZR : Résistant aux flammes
| Câble d'alimentation MV (11kv 15kv 33kv) |
| Modèle et description Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Nombre de noyau |
Zone de section transversale du conducteur (mm2) |
| isolation XLPE |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Noyau de Cu |
| YJV, N2XSY ; câble d'alimentation à gaine PVC |
| YJV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC |
| YJV32, YJV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC |
| Al Core |
| YJLV, NA2XSY; Câble d'alimentation gainé PVC |
| YJLV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC |
| YJLV32, YJLV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC |
Ce produit est applicable à la ligne de transmission et de distribution d'énergie avec une tension nominale CA (U0/U) d'un système 3,6/6 kV-26/36 kV. Il est acheminé dans l'air (cadre de pont de câbles, support mural intérieur et plateau) et dans le sol (enfoui directement, tranchée de câbles, tuyau, etc.) respectivement en fonction de la différence de structure de la couche de protection.
Certificat
OIN,CE, KEMA,CEI,RoHS, CCC,P3Cet plus d'autres sur demande
EMBALLAGE ET EXPÉDITION
Tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier. Le matériau d'emballage dépend du poids et de la taille du câble. Une fois les tourets de câbles bien emballés envoyés au port maritime, ils sont chargés dans un conteneur de 20 pieds ou un conteneur de 40 pieds. Tous les tambours de câble sont fermement fixés par une ceinture de sécurité pour garantir aucun mouvement pendant le fret maritime. La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.
Services
* Nous sommes l'un des plus grands fabricants de fils électriques et de câbles d'alimentation en Chine et avons plus de 20 ans d'expérience dans la production et la commercialisation.
* Nous acceptons les OEM. La taille et le matériau du câble sont personnalisés. Votre propre logo et votre propre design sont les bienvenus. Nous produirons selon vos besoins et votre description ;
* Veuillez nous envoyer une demande pour plus d'informations sur les produits et nous vous donnerons vos commentaires dans 12 heures.
