Câble électrique blindé isolé par XLPE, câble blindé de fil d'acier galvanisé
Description:
CU/XLPE/STA/PVC, CEI 60502
CEI 60502, CEI 60228,GB/T12706.1-2008.
CE, CCC, KEMA

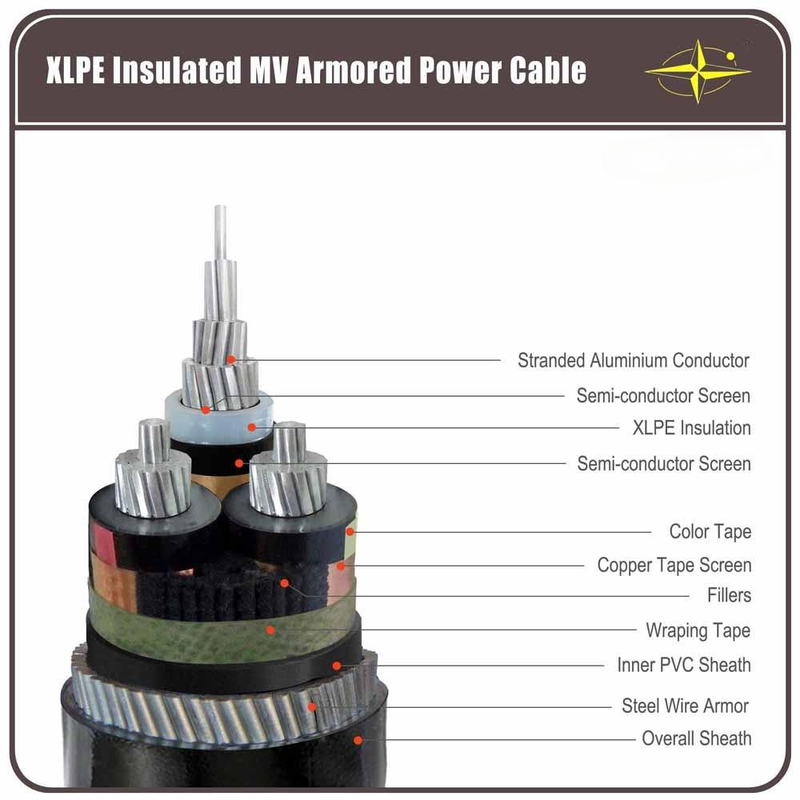

Constructions
Conducteur:CConducteur en aluminium toronné circulaire, conforme à la norme CEI 60228 classe 2
Isolation:XLPE/UN
Revêtement intérieur : PVC
Armure : Fil ou ruban d'acier galvanisé
Gaine:PVC type ST2selon CEI 60502, noir
Note:Couleur de l'isolation selon les normes ouexigence du client
Applications
Utilisé pour les lignes de transmission et de distribution d'énergie avec une tension nominale de 35 kV et moins. Comparé au câble d'alimentation isolé en PVC, le câble d'alimentation XLPE présente non seulement des caractéristiques d'excellente électricité, un mécanisme, une résistance à la chaleur et au vieillissement, une résistance aux contraintes environnementales et à la corrosion chimique, mais également une structure simple, un poids léger, aucune restriction en cas de chute de pose et une tolérance à haute température pour un travail à long terme.
Pour la pose en intérieur et en extérieur. Capable de supporter une certaine traction lors de l'installation, mais pas les forces mécaniques externes.Normes
International:CEI 60502, CEI 60228
Chine : GB/T 12706.1-2008
D'autres normes telles queBS, DIN et ICEA sur demande
Données techniques
Tension nominale :2-35kV
Max..Température du conducteur.: normale (90°C), court-circuit pas plus de 5 s (160°Clorsque la section est inférieure à 300mm2, 140°Clorsque la section est supérieure à 300mm2)
Min.. UNambiantTemp.:Le câble doit être préchauffé si la température ambiante est inférieure à 0°C
Min.Rayon de courbure :câble unipolaire 20(j+D)±5%
Câble multiconducteur 15(j+D)±5%
Certificats
CE, RoHS, CCC, KEMA et plus d'autres sur demande
4 Tableau de la tension, des conducteurs et de la section
| Article |
Catégorie A, B |
3,6/6 kV |
6/10kV |
8,7/15 kV |
12/20kV |
18/30kV |
21/35kV |
| Catégorie A, B |
6/6kV |
8,7/10 kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Noyau unique |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Trois noyaux |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Le câble avec une tension nominale de catégorie A est utilisé dans la situation ne nécessitant pas plus de 1 min. de défaut de mise à la terre qui dure du temps. Pour le câble avec une tension nominale de catégorie B, la durée du défaut de mise à la terre ne dépasse normalement pas 1 heure, max. la durée ne dépasse pas 8 heures, la durée annuelle totale des défauts à la terre ne doit pas dépasser 125 heures, la catégorie C comprend tout le système, à l'exception des catégories A et B.
Emballage et expédition
Nous sommes capables de respecter les délais de livraison les plus stricts en fonction du bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni en bobines de bois, en boîtes ondulées et en bobines. Les extrémités des câbles sont scellées avec du ruban adhésif BOPP et des capuchons d'étanchéité non hygroscopiques pour protéger les extrémités du câble de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client.
