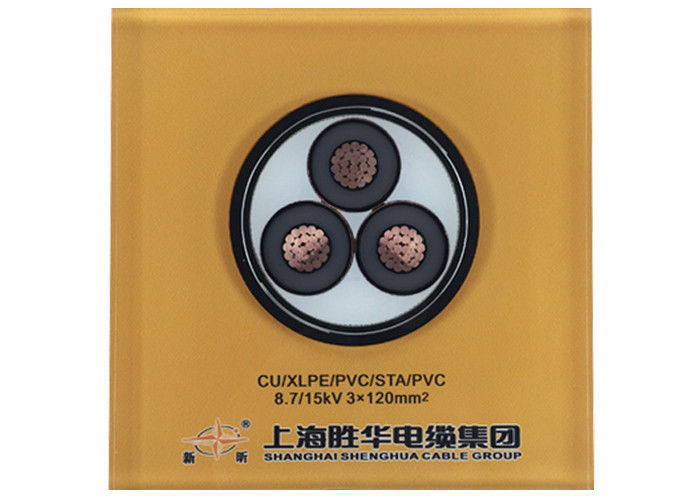

Cable électrique blindé de puissance STA professionnel 120 mm2 185 mm2 240 mm2 300 mm2
Détails du câble d'alimentation MV ((6 à 35kv)
YJ: isolation par XLPE
V: enveloppe en PVC
32: Armorage par fil d'acier
22: blindures à bande d'acier à 3 noyaux
72: Armature en fil d'aluminium
62: en acier inoxydable
ZR: résistant aux flammes
Construction
1..... en cuivre nu en filets
2..... couche interne de matériau semi-conducteur
3..... isolation du noyau en polyéthylène relié
4..... couche extérieure de matériau semi-conducteur
5..... ruban adhésif semi-conducteur
6..... écran de fils de cuivre
7..... Filtres, bandes, fils ou papier
8..... autres textilesRuban adhésif ou ignifuge
9..... ExtrudéLe revêtement intérieur en PVC
10.... bandes blindées en acier inoxydable
11.... Enveloppe globale: polyvinylchlorure (PVC) ou FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) câble électrique |
| Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
N° du noyau |
Surface de la section transversale du conducteur ((mm2) |
| Isolement xlpe |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés |
| Cœur de cu |
| YJV, N2XSY;câble d'alimentation recouvert de PVC |
| YJV22;bandes blindées en acier, câble d'alimentation recouvert de PVC |
| YJV32, YJV42; fil d'acier blindé, câble d'alimentation recouvert de PVC |
| Al Core |
| YJLV, NA2XSY; câble d'alimentation recouvert de PVC |
| YJLV22; bande blindée en acier, câble d'alimentation en PVC |
| YJLV32, YJLV42; fil d'acier blindé, câble électrique recouvert de PVC |
Ce produit est applicable à la ligne de transmission et de distribution d'électricité avec tension nominale CA ((U0/U) de 3,6 kV-26 kV.et plateau) et le sol ((directement enterré, tranchée de câble, tuyauterie etc.) respectivement selon la différence de structure de la couche de protection.
Application du projet
Utilisé dans les stations de transformation, les blocs de commutation, dans les centrales électriques et les usines industrielles.
câble d'alimentation à tension moyenne pour application statique au sol, à l'intérieur et à l'extérieur des installations, en extérieur, dans les canaux de câbles, dans l'eau,dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.
Les normes
Pour les appareils électroniques
ChineLe numéro de série est le suivant: GB/T 12706.2-2008
Autres normes telles queBS,DIN et ICEA sur demande
Données techniques
- câble d'alimentation selon la norme DIN VDE 0276 partie 603, HD 620, CEI 60502, BS 6622
- Plage de température max. à +90 °C
- Température pendant l'installation de 0 °C à +70 °C
- Température de court-circuit + 250 °C (jusqu'à 5 secondes)
- tension nominale Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (délégation BS), 18/30 kV, 19/33 kV (délégation BS)
- Les tensions de fonctionnement 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- tension d'essai ac. 3,6/6 kV = 11 kV jusqu'à 5 min. 6/10 kV = 21 kV jusqu'à 5 min. 18/30 kV = 63 kV jusqu'à 5 min.
- rayon de courbure minimum d'environ 15 de diamètre du câble
| Voltage d'essai |
6 / 10 kV |
[kV] |
21 / 5 minutes. |
| |
12 / 20 kV |
[kV] |
42 / 5 minutes. |
| |
18 / 30 kV |
[kV] |
63 / 5 minutes. |
| Plage de température |
en mouvement |
|
-5°C à +70°C |
| |
fixé |
|
-20°C à +70°C |
| Température de fonctionnement |
court-circuit |
°C |
250 |
| Temps de court-circuit |
- Je ne peux pas. |
[seconde] |
5 |
| Radius de flexion |
Min. |
x diamètre |
15 |
| Intégrabilité |
norme |
|
Pour les appareils électroniques
|
*) Emballage: CUT = câble de longueur différente sur tambour ou bobine, éventuellement coupé à la longueur souhaitée
Certificat
ISO,CE, KEMALe CIE,La RoHS, le CCC,P3Cet d' autres sur demande
Tableau de la tension, des noyaux et de la section transversale
| Nom de l'article |
Catégorie A, B |
3.6/6 kV |
6/10 kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21 ou 35 kV |
| Catégorie A, B |
6/6kV |
8.7/10 kV |
12 à 15 kV |
18/20 kV |
- |
26 ou 35 kV |
| Cœur unique |
mm2 |
25 à 1200 |
25 à 1200 |
35 à 1200 |
50 à 1200 |
50 à 1200 |
50 à 1200 |
| Trois noyaux |
mm2 |
25 à 400 |
25 à 400 |
35 à 400 |
50 à 400 |
50 à 400 |
50 à 400 |
Le câble à tension nominale de catégorie A est utilisé dans des situations nécessitant une durée d'erreur de mise à la terre ne dépassant pas 1 minute.la durée de la défaillance de mise à la terre n'est normalement pas supérieure à 1 heure, la durée maximale ne doit pas dépasser 8 heures, la durée annuelle totale de la défaillance au sol ne doit pas dépasser 125 heures, la catégorie C comprend tous les systèmes de catégories A et B.
Emballage et expédition
Tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier.Après les fûts de câbles bien emballés envoyés au port maritimeTous les câbles sont fixés fermement par ceinture de sécurité pour s'assurer qu'il n'y a pas de mouvement pendant le transport maritime.La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.
Les services
* Nous sommes l'un des plus grands fabricants de câbles et de câbles électriques en Chine et avons plus de 20 ans d'expérience dans la production et la commercialisation.
* Nous acceptons OEM. La taille du câble et le matériau sont personnalisés.
* S'il vous plaît envoyez-nous une enquête pour plus d'informations sur les produits et nous vous donnerons un retour dans les 12 heures.
