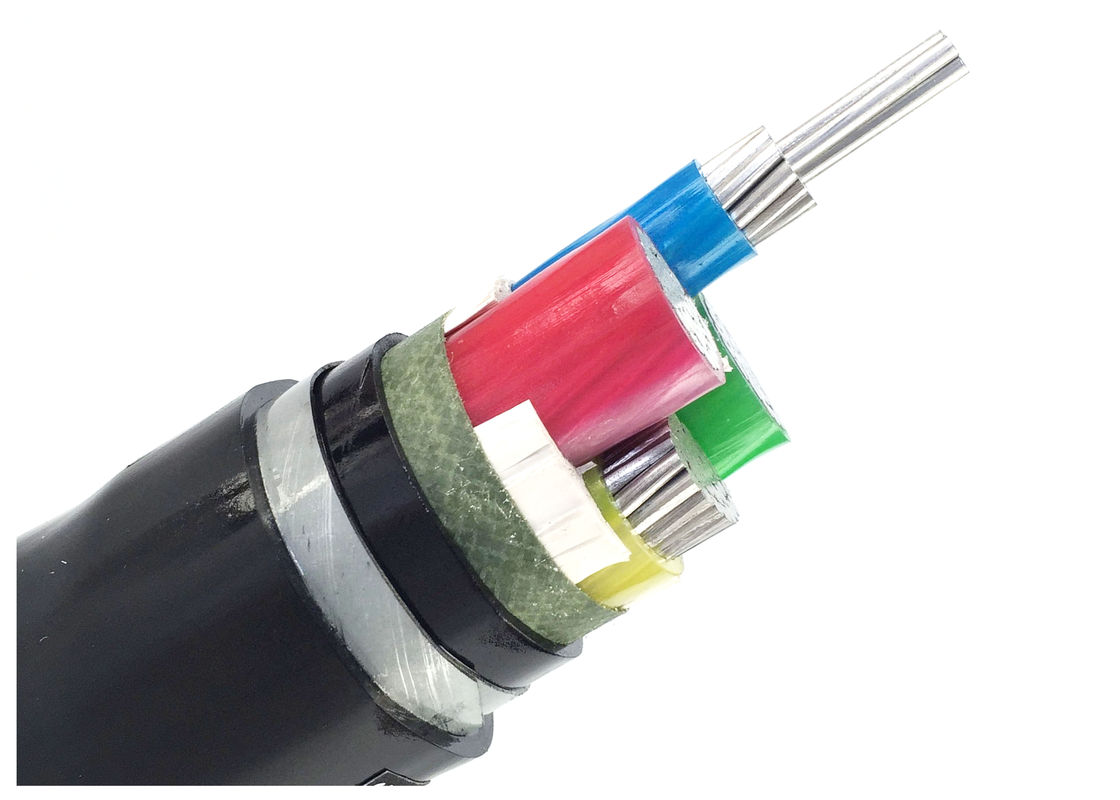

AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour
  • AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour
  • AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour
  • AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour

AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour

Lieu d'origine La Chine
Nom de marque QINGDAO YICABLE CABLE
Certification ISO,CE,IEC,TUV,KEMA
Détails du produit
Nom du produit:
Câble blindé AL
Tension nominale:
0,6 / 1kV
Isolation:
XLPE
Conducteur:
Al
Armure:
Ruban en acier
Tailles:
1.0 à 630 mm2
Noyaux:
1~ 5 cœurs
Normes:
LE CEI/BS/EST/VDE
Mettre en évidence:

armored cable wiring

,

armoured power cable

Conditions de paiement et d'expédition
Quantité de commande min
1000 mètres
Prix
$0.25~105/M
Détails d'emballage
tambours
Délai de livraison
une semaine ou un 10days
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
10.000 kilomètres par mois
Description du produit

Câble d'alimentation blindé AL/XLPE/STA/PVC Conducteur AL Isolation XLPE Câble YJLV22 avec armure de ruban en acier





Normes



IEC60502, BS6346, VDE, AS/NZS, UL, etc. ou à la demande du client.





Tension nominale (kV) :



1ère classe 0,6/1 1,8/3 3,6/6 6/10 8,7/15 12/20 18/30 21/35
2e classe 1/1 3/3 6/6 8,7/10 12/15 18/20 - 26/35




Nombre de cœurs :



1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 et ainsi de suite.







Construction



Conducteur : Conducteur en aluminium solide ou toronné, Cl.1 ou Cl.2 selon la norme CEI 60228
Isolation : XLPE (polyéthylène réticulé) évalué à 90 OC
Revêtement intérieur : PVC
Blindage : Ruban d'acier
Gaine : PVC type ST2 selon IEC 60502, noire









Applications



Utilisé pour les lignes de transport et de distribution d'énergie avec une tension nominale de 35 kV et moins.



Comparé au câble d'alimentation isolé en PVC, le câble d'alimentation XLPE présente non seulement des caractéristiques d'excellente électricité, un mécanisme, une résistance à la chaleur et au vieillissement, une résistance aux contraintes environnementales et à la corrosion chimique, mais également une structure simple, un poids léger, aucune restriction en cas de chute de pose et une tolérance à haute température pour un travail à long terme.







Modèle et spécifications.



Taper Description Tension nominale NON. de noyaux Section nominale (mm2) Applications
YJV YJLV Conducteur Cu ou Al, isolé XLPE. Câble électrique gainé PVC 0,6/1KV 1,2,3,4 1,5 à 400 Pour la pose à l'intérieur et à l'extérieur. Le câble d'alimentation isolé XLPE BT est utilisé dans les systèmes de transmission et de distribution à une tension nominale U (Um) ≤ 10 KV. Le câble d'alimentation isolé XLPE HV fait référence à la transmission par câble d'alimentation entre 10 KV et 35 KV, il est souvent appliqué à la route principale de transmission d'énergie. Capable de supporter une certaine traction lors de l'installation, mais pas les forces mécaniques externes.
3+1 3×4+1×2,5 à 3×400+1×185
6/6kV 1,3 25 à 500
8,7/10kV 8,7/15kV 12/20kV 1 25 à 500
3 25 à 300
21/35kV 1 50 à 500
YJV22 YJLV22 Conducteur Cu ou Al, câble électrique à gaine PVC blindé avec ruban d'acier isolé XLPE 0,6/1KV 3 1,5 à 400 Convient pour l'enfouissement dans le sol, capable de supporter des forces mécaniques externes mais des forces de traction importantes.
4 4 à 240
6/6kV 8,7/10kV 8,7/15kV 12/20kV 3 25 à 300
21/35kV 3 50 à 240





Propriété technique :



1, la température de fonctionnement de longue durée est de 75 ℃, subit un court-circuit (dans les 5 secondes), la température du noyau ne peut pas dépasser 160 ℃

2, la température ambiante ne doit pas être inférieure à -10 ℃

3, la température de pose ne doit pas être inférieure à 0 ℃

4, le rayon de courbure d'un noyau unique sans armure ne doit pas dépasser 20D, le rayon de courbure d'un seul noyau avec armure ne doit pas dépasser 15D, le rayon de courbure de trois noyaux avec armure ne doit pas dépasser 12D



Note:



1. Seule une partie des câbles est répertoriée dans le tableau. Des câbles avec d'autres spécifications peuvent être demandés.

2. Les câbles peuvent être fournis avec une gamme de modes monomodes ou multimodes.
3. Une structure de câbles spécialement conçue est disponible sur demande.







AL/XLPE/STA/PVC Armoured Power Cable AL conductor XLPE Insulation YJLV22 Cable with Steel Tape Armour 0







EMBALLAGE ET EXPÉDITION



Nous sommes capables de respecter les délais de livraison les plus stricts en fonction du bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts.



Le câble est fourni en bobines de bois, en boîtes ondulées et en bobines. Les extrémités des câbles sont scellées avec du ruban adhésif BOPP et des capuchons d'étanchéité non hygroscopiques pour protéger les extrémités du câble de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client.






Services


* Nous sommes l'un des plus grands fabricants de fils électriques et de câbles d'alimentation en Chine et avons plus de 20 ans d'expérience dans la production et la commercialisation.
* Nous acceptons les OEM. La taille et le matériau du câble sont personnalisés. Votre propre logo et votre propre design sont les bienvenus. Nous produirons selon vos besoins et votre description ;
* Veuillez nous envoyer une demande pour plus d'informations sur les produits et nous vous donnerons vos commentaires dans 12 heures.
