Lieu d'origine La Chine
Nom de marque QINGDAO YICABLE CABLE
Certification ISO,CE,IEC,TUV,KEMA
Détails du produit
Nom du produit:
Câble Cuivre XLPE
Tension:
1kV
Conducteur:
Cuivre
Isolation:
XLPE
Armure:
Ruban en acier
Tailles:
1.0 - 630 SQMM
Noyaux:
4 noyaux et une terre
Veste:
PVC, PE ou LSZH
Garantie:
2 ans
Normes:
LE CEI/BS/EST/VDE
Mettre en évidence:

armored cable wiring

,

armoured power cable

Conditions de paiement et d'expédition
Quantité de commande min
500 MÈTRES
Prix
US$0.3~119/Meter
Détails d'emballage
En bois ou tambours métalliques
Délai de livraison
Une semaine ou deux selon la quantité
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
10.000 kilomètres par mois
Description du produit

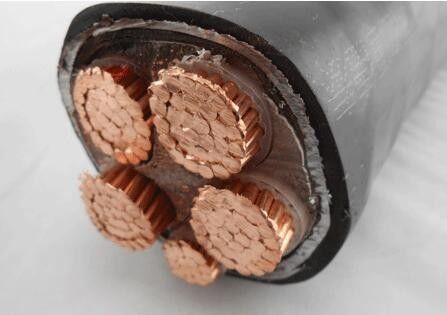

4 noyaux 185 m² avec terre 95 mm2 1kV câble électrique blindé ruban en acier câble en cuivre Armord XLPE


Détails



Code : YJV22, ZR-YJV22, YJY23, ZR-YJY23
Normes : TS CEI 60502, CEI 502, VDE 0271, BS 6346
Construction : 1- Conducteur en cuivre solide, toronné ou flexible
    2- Isolation XLPE (PE réticulé)
    3- Armure en ruban d'acier galvanisé
    4- Gaine extérieure en PVC, ou PE, LSOH
Application : De préférence pour une installation à l'intérieur, dans des goulottes de câbles et dans des installations industrielles ou
    postes de commutation, installation souterraine avec protection supplémentaire où
    les dommages mécaniques sont inattendus.
Données techniques : Max. température de fonctionnement 90 ºC
    Température de court-circuit 250 ºC





YJ : isolation XLPE

V : gaine PVC

22 : Blindage en ruban d'acier galvanisé

ZR : ignifuge





Propriété technique



1, la température de fonctionnement de longue durée est à 90 ℃, souffre d'un court-circuit (dans les 5 secondes), la température du noyau ne peut pas dépasser 250 ℃

2, la température ambiante ne doit pas être inférieure à -10 ℃

3, la température de pose ne doit pas être inférieure à 0 ℃

4, le rayon de courbure d'un noyau unique sans armure ne doit pas dépasser 20D, le rayon de courbure d'un seul noyau avec armure ne doit pas dépasser 15D, le rayon de courbure de trois noyaux avec armure ne doit pas dépasser 12D





Type Description et application Occasion



YJV22 Isolation XLPE, ruban d'acier blindé, câble d'alimentation à gaine PVC Convient pour l'enfouissement dans le sol, capable de supporter des forces mécaniques externes mais des forces de traction importantes.
YJLV22 Al. Câble d'alimentation isolé, blindé en ruban d'acier, gainé de PVC
YJV32 Conducteur en cuivre, isolé XLPE, fil d'acier fin blindé, câble d'alimentation à gaine PVC Appliquer sur les arbres, l'eau et le sol, capables de supporter une pression positive plus importante.
YJLV32 Al. Conductor, isolé XLPE, fil d'acier fin blindé, câble d'alimentation à gaine PVC
YJV42 Conducteur en cuivre, isolé XLPE, fil d'acier épais blindé, câble d'alimentation à gaine PVC Pour la pose dans un puits, de l'eau souterraine et une grande différence de niveau, capable de supporter une pression mécanique externe et une force de traction modérée.
YJLV42 Al. Conductor, isolé XLPE, fil d'acier épais blindé, câble d'alimentation à gaine PVC





Normes



International : CEI 60502, CEI 60228, CEI 60332

Chine : GB/T 12706.1-2008

Autres normes telles que BS, DIN et ICEA sur demande

taille de police : 10,0000 pt ; mso-font-kerning : 0,0000 pt ; " > PVC type ST2selon CEI 60502, noir





Données techniques



Tension nominale : 0,6 / 1 kV

Température maximale du conducteur : inférieure à la normale (90ÔC), urgence (130ÔC) ou court-circuit pas plus de 5 s (250 ℃).

Min. Température ambiante. 0ÔC, après installation et seulement lorsque le câble est en position fixe

Min. Rayon de courbure : 12 x diamètre extérieur du câble





Certificats



CE, RoHS, CCC, KEMA et plus d'autres sur demande







Paramètres techniques





Nom. Section transversale du conducteur Brins n°/Dia. De chef d'orchestre Épaisseur d'isolation Épaisseur du revêtement intérieur Épaisseur du ruban d'acier Épaisseur de la gaine Env. DO Poids approximatif Max. Résistance CC du conducteur (20 ℃) Note actuelle
mm2 pièces/mm mm mm mm mm (mm) kg/km Ω /km Dans l'air (A) Dans le sol (A)
4 × 4+ 1 × 2,5 1/2,25+1/1,38 0,7 1.0 2 × 0,2 1,5 18.4 565 4.61 34 45
4 × 6 + 1 × 4 1/2,76+1/2,25 0,7 1.0 2 × 0,2 1,5 19,8 692 3.08 43 57
4 × 10+ 1 × 6 7/1,38+1/2,8 0,7 1.0 2 × 0,2 2.0 22,8 953 1,83 60 77
4 × 16+ 1 × 10 7/1,78+7/1,38 0,7 1.0 2 × 0,2 2.0 25,8 1318 1.15 83 105
4 × 25+ 1 × 16 7/2,14+7/1,78 0,9 1.0 2 × 0,2 2.0 30.4 1877 0,727 105 125
4 × 35+ 1 × 16 7/2,52+7/1,78 0,9 1.0 2 × 0,2 2.0 34.1 2324 0,524 125 155
4 × 50+ 1 × 25 10/2,52+7/2,14 1.0 1.0 2 × 0,2 2.0 38,7 3415 0,387 160 185
4 × 70+ 1 × 35 14/2,52+7/2,52 1.1 1.2 2 × 0,2 2.5 44.2 4432 0,268 200 225
4 × 95+ 1 × 50 19/2,52+10/2,52 1.1 1.2 2 × 0,5 2.5 49,8 5747 0,193 245 270
4 × 120+ 1 × 70 24/2,52+14/2,52 1.2 1.2 2 × 0,5 2.5 55.4 7112 0,153 285 310
4 × 150+ 1 × 70 30/2,52+14/2,52 1.4 1.4 2 × 0,5 3.0 60,1 8556 0,124 325 345
4 × 185+ 1 × 95 37/2,52+19/2,52 1.6 1.4 2 × 0,5 3.0 66,9 10510 0,0991 375 390
4 × 240+ 1 × 120 48/2,52+24/2,52 1.7 1.6 2 × 0,5 3.5 74,8 13232 0,0754 440 450
4 × 300+ 1 × 150 61/2,52+30/2,52 1.8 1.7 2 × 0,5 3.5 78,4 16452 0,0601 505 515







Emballage et expédition



Tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier.

Le matériau d'emballage dépend du poids et de la taille du câble.

Les bonnes informations, les informations de fabrication et les informations du client sont fermement imprimées sur chaque taille de tambour.



Une fois les tourets de câbles bien emballés envoyés au port maritime, ils sont chargés dans un conteneur de 20 pieds ou un conteneur de 40 pieds. Tous les tambours de câble sont fermement fixés par une ceinture de sécurité pour garantir aucun mouvement pendant le fret maritime.

La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.
