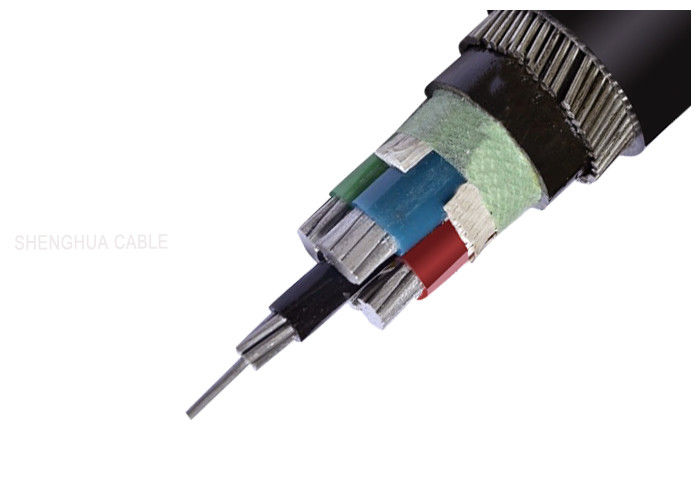

Câble électrique blindé isolé et gainé de PVC Conducteur en aluminium Câbles blindés en fil d'acier 0,6/1kV
Un câble d'alimentation est un assemblage d'un ou plusieurs conducteurs électriques, généralement maintenus ensemble par une gaine globale. L'ensemble est utilisé pour la transmission de l'énergie électrique. Les câbles électriques peuvent être installés en tant que câblage permanent dans les bâtiments, enterrés dans le sol, suspendus au-dessus ou exposés.
Câble électrique d'isolation en PVC
| TAPER |
Description du câble
|
Principales applications
|
| Noyau CU |
Noyau AL |
| VV |
VLV |
Noyau en cuivre/aluminium, isolé en PVC, câble d'alimentation à gaine PVC |
Les câbles PVC non armés conviennent à la pose en intérieur, dans les tranchées de câbles, sur les supports de câbles et dans les canalisations. Incapable de supporter les pressions et les tensions extérieures. |
| VY |
VLY |
Noyau en cuivre/aluminium, isolé en PVC, câble d'alimentation à gaine PE |
| VV22 |
VLV22 |
Noyau en cuivre/aluminium, isolé en PVC, ruban d'acier blindé, câble d'alimentation à gaine PVC |
Les câbles en PVC blindés en ruban d'acier conviennent à l'enfouissement vertical. Peuvent supporter des pressions positives modérées, incapables de supporter les forces de tension. |
| VV23 |
VLV23 |
Noyau en cuivre/aluminium, isolé en PVC, ruban d'acier blindé, câble d'alimentation à gaine PE |
| VV32 |
VLV32 |
Noyau en cuivre/aluminium, isolé en PVC, fil d'acier fin blindé, câble d'alimentation à gaine PVC |
De fins câbles en PVC blindés en fil d'acier sont utilisés en cas de grande différence de niveaux ou d'installation verticale et peuvent effectuer un enterrement vertical. Peut supporter des pressions positives et des forces de tension modérées. |
| VV33 |
VLV33 |
Noyau en cuivre/aluminium, isolé en PVC, fil d'acier fin blindé, câble d'alimentation à gaine PE |
| VV42 |
VLV42 |
Noyau en cuivre/aluminium, isolé en PVC, fil d'acier épais blindé, câble d'alimentation à gaine PVC |
Les câbles en PVC blindés en fil d'acier épais conviennent à une installation verticale et peuvent être posés sur l'eau ou au fond de la mer. Peuvent supporter des pressions positives et des forces de tension plus importantes. |
| VV43 |
VLV43 |
Noyau en cuivre/aluminium, isolé en PVC, fil d'acier épais blindé, câble d'alimentation à gaine PE |
Structure du câble
Conducteur : Aluminium massif ou échoué
Isolation : Polyéthylène réticulé (XLPE) ou Polychlorure de vinyle (PVC)
Remplissage : Filament de polypropylène avec ruban de reliure recouvert
Classeur : ruban de reliure
Gaine intérieure : Polychlorure de vinyle (PVC)
Amour : Fil d'acier galvanisé blindé ou ruban d'acier blindé
Gaine : Polychlorure de vinyle (PVC)
Utilisation de la fonctionnalité
(1.) La température de fonctionnement à long terme du câble ne doit pas être supérieure à 70 °C
(2.) Lorsque le noyau est en court-circuit (max 5 s), la température ne doit pas dépasser 160 oC
a.Pour un seul câble non blindé, il ne représente pas moins de 20 fois le diamètre extérieur
b.Pour le câble blindé unipolaire, il ne représente pas moins de 15 fois le diamètre extérieur
c.Pour les câbles multicœurs non blindés, ce n'est pas moins de 15 fois le diamètre extérieur
d.Pour le câble blindé multicœur, il n'est pas inférieur à 12 fois le diamètre extérieur
Normes
IEC60502, BS6346, VDE, AS/NZS, UL, etc. ou à la demande du client.
La tension nominale (kV) :
1ère classe 0,6/1 1,8/3 3,6/6 6/10 8,7/15 12/20 18/30 21/35
2e classe 1/1 3/3 6/6 8,7/10 12/15 18/20 - 26/35
Nombre de cœurs :
1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 et ainsi de suite.
Note:
1. Seule une partie des câbles est répertoriée dans le tableau. Des câbles avec d'autres spécifications peuvent être demandés.
2. Les câbles peuvent être fournis avec une gamme de modes monomodes ou multimodes.
3. Une structure de câbles spécialement conçue est disponible sur demande.
Tout d'abord, tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier.
Le matériau d'emballage dépend du poids et de la taille du câble.
Les bonnes informations, les informations de fabrication et les informations du client sont fermement imprimées sur chaque taille de tambour.
Deuxièmement, une fois les tourets de câbles bien emballés envoyés au port maritime, ils sont chargés dans un conteneur de 20 pieds ou un conteneur de 40 pieds. Tous les tambours de câble sont fermement fixés par une ceinture de sécurité pour garantir aucun mouvement pendant le fret maritime.
La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.
