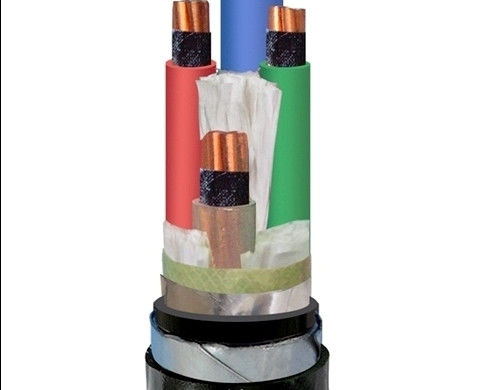

Câble électrique blindé en acier de bande de mica ignifuge Câble CU/MICA/XLPE/STA/PVC NH-YJV22 FRC
Applications
Utilisé pour les bâtiments de grande hauteur, les hôpitaux, les théâtres, les centrales électriques, les tunnels de métro ou l'industrie pétrochimique ou tout autre endroit spécial requis pour un câble propre et sûr à faible fumée, sans halogène.
Constructions
Tension nominale : 0,6/1KV
Gamme de la valeur nominale coupe transversale:1 cœur : 1,5 mm2 ~ 630 mm2 Multicœur : 0,75 mm2 ~ 400 mm2
Nombre de cœurs :1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 et ainsi de suite.
Conducteur: Fils de cuivre recuits simples de classe 1/2, massifs ou toronnés, enroulés en ruban de mica
Isolation:Composé XLPE ou LSZH
Armure:Ruban en acier galvanisé
Gaine:Composé PVC ou LSZH
Couleur de base :rouge, noir, bleu, blanc pour noyau actif, vert/jaune pour noyau de terre, orange ou rouge ou noir pour gaine
Max. Température de fonctionnement :100 mètres par rouleau ou tambour en bois ou selon les besoins
Capacité de production :20 kilomètres/jour
QUANTITÉ MINIMALE DE COMMANDE :1000 mètres pour la petite taille, 500 mètres pour la grande taille
Normes :
CEI 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1 : 1996
DIN EN 60228 classe 2 (construction)
Données techniques :
Tension d'essai 0,6/1 kV [kV] 3,5 / 5 min.
Plage de température en mouvement -5°C à +70°C
fixe -20°C à +70°C
Température de fonctionnement court-circuit °C 250
Temps de court-circuit max. [s] 5
Rayon de courbure min. x diamètre 15
Norme d'inflammabilité EN 60332-1-2
Certificats
CE, RoHS, CCC, KEMA et plus d'autres sur demande
Spécification du câble d'alimentation isolé Sioplas
| Taper | Numéro de base | Tension nominale KV |
| 0,6/1 | 1,8/3 | 3,6/6,6/6,6/10 |
| Noyau de Cu | Al Core | Gamme de fabrication (zone de section transversale nominale) |
| YJV,YJY | -- | 1 | 1,5-630 | 10-630 | 10-630 |
| -- | YJLV,YJLY | 2,5-630 | 10-630 | 10-630 |
| YJV22, YJV23 | YJLV22,YJLV23 | 10-630 | 10-630 | 10-630 |
| YJV,YJY | -- | 2 | 1,5-185 | 10-185 | 10-150 |
| -- | YJLV,YJLY | 2,5-185 | 10-185 | 10-150 |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-185 | 10-185 | 10-150 |
| YJV,YJY | -- | 3 | 1,5-400 | 10-185 | 10-300 |
| -- | YJLV,YJLY | 2,5-400 | 10-400 | 10-300 |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-400 | 10-400 | 10-300 |
| YJV,YJY | -- | 4 | 4-400 | 10-400 | -- |
| -- | YJLV,YJLY | 4-400 | 10-400 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-400 | 10-400 | -- |
| YJV,YJY | -- | 5 | 4-185 | 10-185 | -- |
| -- | YJLV,YJLY | 4-500 | 10-500 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-500 | 10-500 | -- |
| YJV,YJY | YJLV,YJLY | 3+1 | 4-400 | 10-400 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-400 | 10-400 | -- |
| YJV,YJY | YJLV,YJLY | 4+1 | 4-500 | 10-500 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-500 | 10-500 | -- |
| YJV,YJY | YJLV,YJLY | 3+2 | 4-500 | 10-500 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-500 | 10-500 | -- |
Caractéristiques de fonctionnement
1. La température de fonctionnement maximale à long terme du câble isolé en PVC est de 70 °C, XLPE 90 °C ;
2. La température d'installation du câble ne doit pas être inférieure à 0°C ;
3. La température maximale de court-circuit est la suivante : le PVC ne dépasse pas 160 °C, le XLPE 250 °C, pas plus de 5 secondes ;
4. Autoriser le rayon de courbure du câble : pas moins de 10 fois D (D : diamètre externe du câble)
5. Stabilité chimique parfaite, résistante aux acides, aux alcalis, aux graisses et aux solvants organiques, et ignifuge.
Conditionnement:
Matériel:
Fût en bois en acier (fumigation)
Longueur de câble dans chaque tambour : 500 m/1 000 m ou selon les exigences réelles de longueur de câble.
Taille du tambour :
Selon la longueur du câble et la taille du conteneur
*Afin de vous proposer un prix précis, veuillez nous indiquer la quantité de longueur de câble dont vous avez besoin. Une plus grande quantité, plus d'avantages de réduction prêts pour vous !
