YJLV22 26/35kV 3x400SQMM Armoured Electrical Cable High Tension XLPE Insulated PVC Sheathed Sta Al Cable
  • Nom
  • Nom
  • Nom
  • Nom

YJLV22 26/35kV 3x400SQMM Armoured Electrical Cable High Tension XLPE Insulated PVC Sheathed Sta Al Cable

MOQ: 500 MÈTRES
Prix: US$ 0.37-121 / Meter
Emballage Standard: Tambours ou acier en bois
Période De Livraison: une semaine ou deux
Méthode De Paiement: T / T, L / C
Capacité D'approvisionnement: 15.000 kilomètres par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
QINGDAO YICABLE CABLE
Certification
ISO,CE,IEC,TUV,KEMA
Modèle de produit:
Câble d'Al de STA
conducteur:
Aluminium, Al
Matériaux blindés:
Armure en acier de bande
Isolant:
XLPE
Noyaux:
3 noyaux
tension:
Tension élevée
Matériel de gaine:
PVC, PE, LSOH
Garantie:
deux ans
Certificat:
KEMA, type essai
la norme:
LE CEI, BS, EST, VDE
Mettre en évidence:

armored electrical wire

,

armoured power cable

Description du produit



YJLV22 26/35kV 3x400SQMM Armoured Electrical Cable High Tension XLPE Insulated PVC Sheathed Sta Al Cable





Application



XLPE insulated power cable is used in electric transmission and distribution system operation at rated voltage of 0.6/1,1.8/3,3.6/6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV.

Low and medium voltage under 10kV,high tension between 10 to 35kV.



Construction

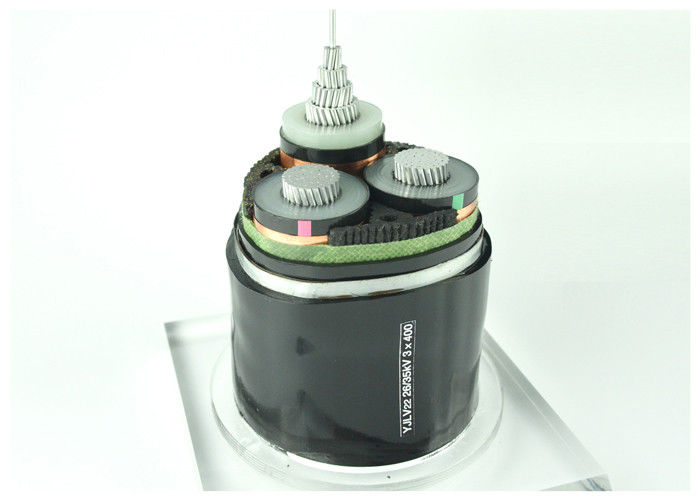

YJLV22 26/35kV 3x400SQMM Armoured Electrical Cable



1. Round bare aluminum core stranded according to IEC 60228
2.  Inner semi-conductive layer
3. Core insulation XLPE
4. Color code according to HD 308 S2
5. Outer semi-conductive layer
6. Semi-conductive tape
7. Copper tape screen
8. Filler
9. PVC inner sheath
10. Galvanized steel tape armour (STA)
11. PVC outer sheath (red or black)




Code indentification:

YJ: XLPE insulation
L: Aluminum conductor
V: PVC sheath
32:Steel wire armoring—3 cores
22:Steel tape armoring—3 cores
72: Aluminum wire armoring—1 core
62: Stainless steel tape armoring—1 core
ZR: Flame resistant


Type Desciption Rated Voltage NO. of Cores Nomibal section(mm2) Applications
YJV YJLV Cu or Al conductor,XLPE insulated.PVC sheathed electric cable 0.6/1KV 1,2,3,4 1.5 to 400 For laying indoors and outdoors.The LV XLPE insulated power cable is used in transmission and distribution system at rated voltagae U(Um) ≤10KV.The HV XLPE insulated power cable refers to the power cable transmission between 10KV-35KV, it is often applied to the main road of power transmission. Able to bear certain traction during installation, but not external mechanical forces.
3+1 3×4+1×2.5 to 3×400+1×185
6/6kV 1,3 25 to 500
8.7/10kV 8.7/15kV 12/20kV 1 25 to 500
3 25 to 300
21/35kv 1 50 to 500
YJV22 YJLV22 Cu or Al conductor,XLPE insulated steel tape armoured PVC sheathed electric cable 0.6/1KV 3 1.5 to 400 Suitable for burying in ground, Able to bear external mechanical forces but large pulling forces.
4 4 to 240
6/6kV 8.7/10kV 8.7/15kV 12/20kV 3 25 to 300
21/35kv 3 50 to 240







Technical data:

Maximum Conductor Temperature: under normal (90 OC), emergency (130OC) or short circuit no more than 5 s (250℃) conditions.
Min. Ambient Temp. 0 OC, after installation and only when cable is in a fixed position
Min. Bending Radius: 15 x cable O.D for single core
12 x cable O.D for multi core


Test voltage 6 / 10 kV [kV] 21 / 5 min.
  12 / 20 kV [kV] 42 / 5 min.
  18 / 30 kV [kV] 63 / 5 min.
Temperature range in motion   -5°C till +70°C
  fixed   -20°C till +70°C
Operating temperature short circuit °C 250
Short circuit time max. [sec] 5
Bending radius min. x diameter 15
Flammability standard   EN 60332-1-2






Standard

International: IEC 60502, IEC 60228


China: GB/T 12706


Other standards such as BS, DIN and ICEA upon request




Certificate

ISO,CE, KEMA ,IEC, RoHS, CCC, P3C

and more others at request


YJLV22 26/35kV 3x400SQMM Armoured Electrical Cable High Tension XLPE Insulated PVC Sheathed Sta Al Cable 0



This product is applicable to the power transmission and distribution line with AC rated voltage(U0/U) of 3.6/6kV-26/36kV system.It is routed in air (cable bridge frame,indoor wall support,and tray) and soil(direct buried, cable trench,pipe ect.) respectively according to difference of the protection layer structure.





Our Services

♦ We are the one of biggest manufacture of electric wire and power cable in China and has more than 20 years producing and marketing experience.
♦ We accept OEM. The cable size and material are customized.Ur own logo and own design are welcome. We will produce according to your requirement and description;
♦ Please send us inquiry for more products info and we will give you feedback in 12 hours.




FAQ



1. Shipping: By sea or air due to heavy weight. Samples will be send by DHL, Fedex. etc

2. Payment: We accept T/T, L/C , just choose what you like

3. Delivery time: Generally 7~10 working days upon receipt deposit. According to the quantity.

4. MOQ: Generally our MOQ is 1000meters. samples below 20 centimeter can be provided freely.
